KSV10-43-0-N Type de bobine de cartouche soupape solénoïde 4 voies 2 position soupape hydraulique

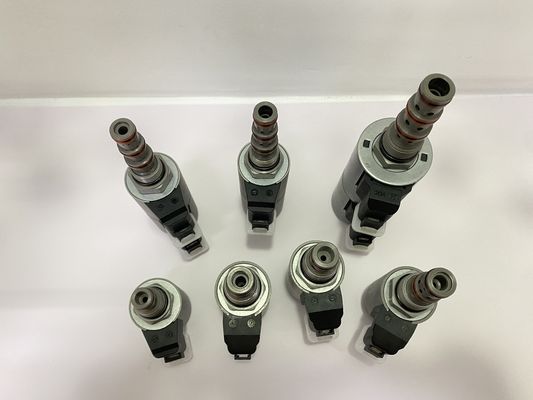

Images du produit:

Le dispositif de réglage doit être équipé d'un dispositif de réglage de l'écoulement de l'air.

Principe de fonctionnement:
Lorsque l'alimentation est coupée, KSV10-43 permet à l'huile de circuler de 4 à 1, tout en bloquant 3 et 2.Veuillez noter que bien que le port 1 puisse être pleinement pressurisé, il n'est pas utilisé comme entrée de soupape. Méthode d'opération de commande manuelle d'urgence: pour effectuer l'opération d'urgence, veuillez appuyer sur le bouton, le faire pivoter de 180° dans le sens antihoraire, puis le relâcher.Un ressort intégré pousse le boutonDans cette position, la vanne ne peut être déplacée que partiellement. Pour assurer un mouvement d'urgence complet, appuyez sur le bouton jusqu'à son déplacement maximum et maintenez-le dans cette position.appuyez sur le boutonL'option de commande manuelle d'urgence se verrouille dans cette position.

Caractéristiques:
● Les bobines électromagnétiques sont conçues pour fonctionner en continu.
● Le noyau et le manchon de la soupape sont durables.
● Voltage et terminaison de bobine en option.
● Structure d'armature à l'eau humide très efficace.
● Tous les ports peuvent être entièrement pressurisés.
● Les prises électriques sont interchangeables.
● Option de commande manuelle d'urgence.
● Une bobine de type E imperméable à l'eau IP69K en option.
● Une bobine moulée intégrale.
● Trou de soupape universelle industrielle.

Caractéristiques:
Pression de travail: 207 bar (3000 psi)
Résistance à la pression: 350 bar (5075 psi)
Débit: maximum 23 L/min (6 gpm)
Fuite interne: 82 ml/min (5 pouces cubes/min) au maximum à 207 bar (3000 psi)
Plage de température: -40°C à 120°C, joint en caoutchouc nitrile standard
Charge nominale de la bobine: fonctionnement continu à 85% à 115% de la tension nominale
Courant initial de la bobine à 20°C: bobine standard: 1,67 A à 12 VDC, 0,18 A à 115 VAC (réguli à pleine onde).
Tension minimale de prise: 85% de la tension nominale à 207 bar (3000 psi)
Moyen: huile minérale à viscosité comprise entre 7,4 et 420 cSt (50 à 2000 ssu) ou huile synthétique à effet lubrifiant
Le trou de soupape: VC10-4;
