Images du produit:
KSV08-47A-0-N soupape hydraulique électromagnétique à double bobine à 4 voies 3 positions enfilée soupape de commande allumée/arrêtée
Principe de fonctionnement:
Principe de fonctionnement: lorsque l'alimentation est coupée, KSV08-47A-0-N arrête le port d'huile de la bouteille et permet à l'huile de couler de 3 à 1.l'huile peut couler de 3 à 2 et de 4 à 1Coil 2
Lorsqu'il est allumé, laissez l'huile s'écouler de 3 à 4 et de 2 à 1.l'huile de retour avec un débit élevé doit être dirigée vers le port de pétrole 2Bien que le port d'huile 1 puisse être entièrement pressurisé, il n'est pas nécessaire de l'utiliser comme port d'entrée pour la vanne.en appuyant sur la poignée enroulée peut contrôler la fonction de la bobine 2 (S2); en tirant de la poignée enroulée, on peut contrôler la fonction de la bobine 1 (S1).
Caractéristiques:
Pression de travail: 210 bar (3000 psi)
Résistance à la pression: 350 bar (5075 psi)
Taux de débit: à 11,4 L/min maximum et 207 bar (3000 psi), le débit de fuite maximal est de 278 ml/min
Plage de température: -40 °C à 120 °C, joint en caoutchouc nitrile standard
Charge nominale de la bobine: capable d'un fonctionnement continu dans la plage de 85% à 115% de la tension nominale
Courant initial de la bobine à 20 °C: bobine standard: 1,2 A à 12 VDC, 115 VAC (réctification à ondes complètes)
À 0,13 ampère. Bobine électrique: 1,4A à 12 VDC; 0,7 ampère à 24 VDC
Voltage de traction minimum: 85% de la valeur nominale à 207 bar (3000 psi)
Moyen: huile minérale d'une viscosité comprise entre 7,4 et 420 cSt (50 et 2000 ssu) ou huile synthétique aux propriétés lubrifiantes
Le trou de soupape: VC08-4
Données techniques du produit:

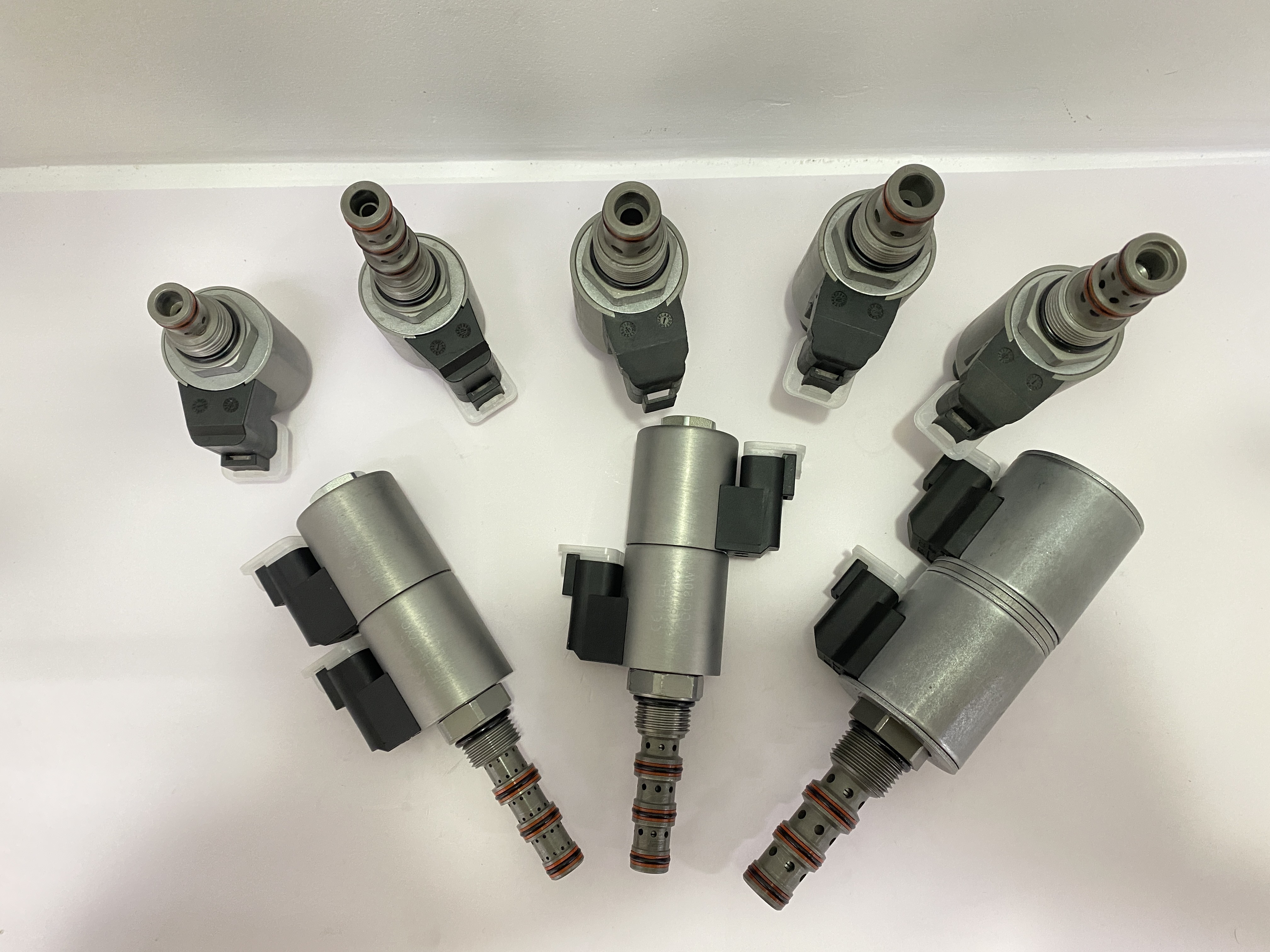

Des photos réelles du produit:
Expositions de l'entreprise:
Notre certificat:
Procédures de transformation du produit:
Notre nouvelle usine et atelier:
Notre entrepôt:
La date de livraison:
Différentes séries de produits, pour plus de détails, veuillez nous contacter directement:
Ventilateurs hydrauliques:
| Type 1 | soupape de solénide |
| Type 2 | soupape de cartouche manuelle |
| Type 3 | Ventilateur électromagnétique à 2 voies 2 positions |
| Type 4 | Valve électromagnétique à 2 voies et 6 positions |
| Le type 5 | Ventilateur électromagnétique à 2 voies 8 positions |
| Le type 6 | Ventilateur de réservoir d'huile pilote |
| Le type 7 | soupape anti-explosion |
| Type 8 | soupape d'équilibre |
| Le type 9 | soupape de contrôle |
| Le type 10 | Fermeture hydraulique |
| Le type 11 | Des collecteurs de soupapes |
| Type 12 | bloc de soupape |
