Cartouche à double bobine dynamisée soupape solénoïde hydraulique 4 voie 3 position

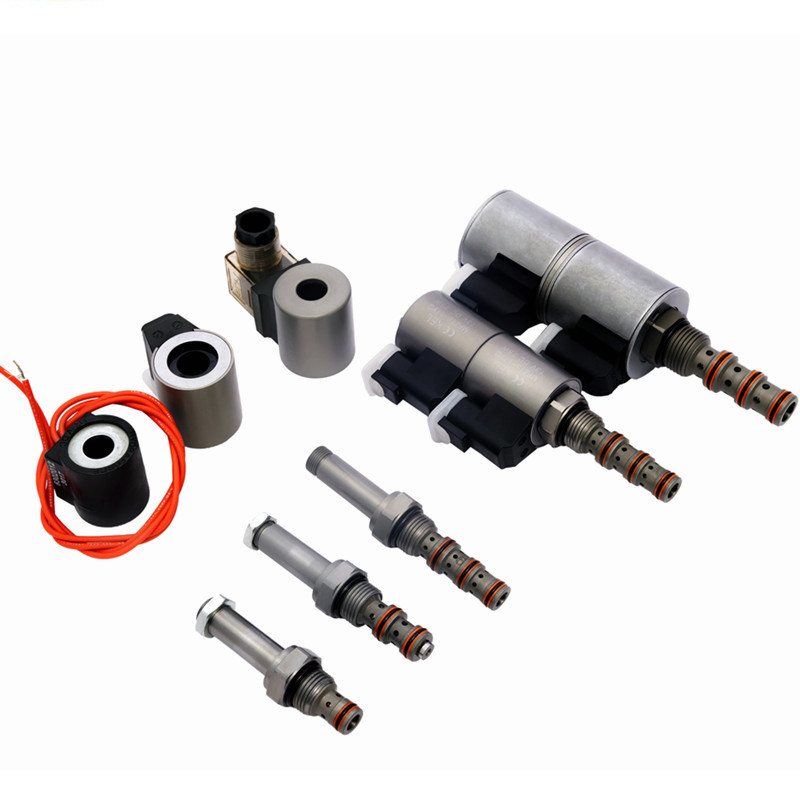

Images du produit:

KSV08-47CL-0-N soupape électromagnétique à double bobine à commande 4 voies 3 positions pour système hydraulique

Principe de fonctionnement:
KSV08-47CL-0-N prédéfinit le débit d'huile vers n'importe quel port d'huile. Lorsque la bobine 1 est alimentée, l'huile est autorisée à circuler de 3 à 4 et de 2 à 1.l'huile de retour d'huile avec débit accru doit être dirigée vers le port d'huile 2Bien que le port d'huile 1 puisse être pleinement pressurisé, il ne peut pas contrôler l'entrée d'huile de la vanne.appuyez sur la poignée enroulée pour contrôler la fonction de la bobine 2 (S2), ou tirez la poignée enroulée pour contrôler la fonction de la bobine 2 (S2).

Caractéristiques:
Pression nominale: 315 bar, la pression maximale d'un port est de 210 bar,
Débit nominal: 11,4 L/min
Volume de fuite: 164 ml/min maximum à 210 bar
Plage de température: -40°C à 120°C, joint en caoutchouc nitrile standard
Charge nominale de la bobine: fonctionnement continu à 85% à 115% de la tension nominale
Courant initial de la bobine à 20°C: bobine standard: 1,67 A à 12 VDC, bobine de type E: 1,7 à 12 VDC
Ampères; 0,85 A à 24 VDC
Voltage de prise minimum: 80% de la valeur nominale à 315 bar
Moyen: huile minérale à viscosité comprise entre 7,4 et 420 cSt (50 à 2000 ssu) ou huile synthétique à effet lubrifiant
Poids: 0,43 kg
Le couple d'installation: maximum 27 Nm, hexagone d'installation: S24
Le trou de soupape: VC08-4;

Données techniques du produit:

Des photos réelles du produit:

Expositions de l'entreprise:

Notre certificat:

Procédures de transformation du produit:

Notre nouvelle usine et atelier:

Notre entrepôt:

La date de livraison:

Différentes séries de produits, pour plus de détails, veuillez nous contacter directement:

Ventilateurs hydrauliques:

Bienvenue à votre visite et votre enquête!
