Hydraforce 3 position 4 voie bobine soupape solénoïde double bobine

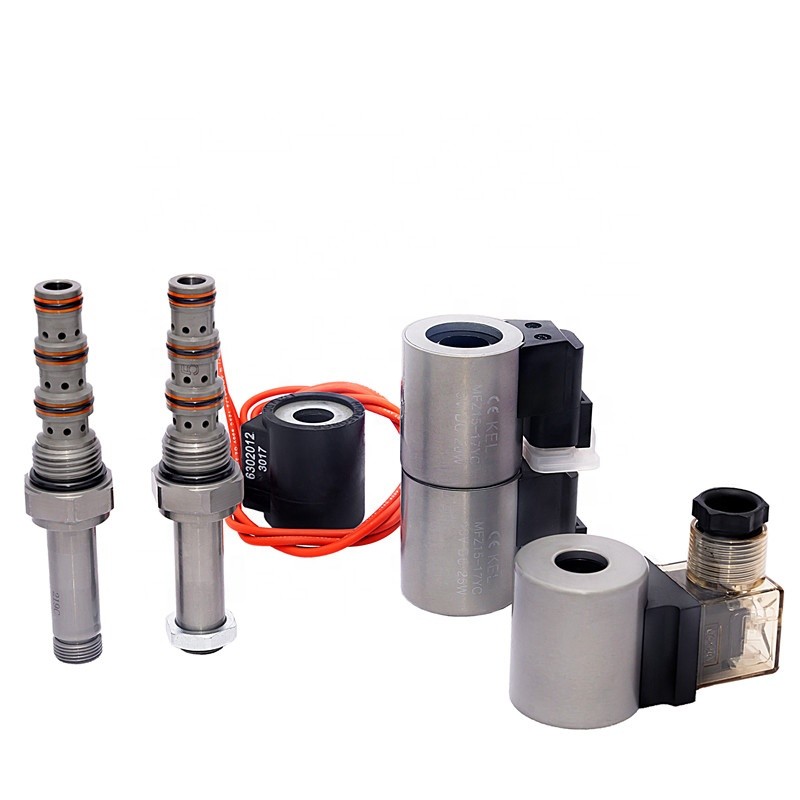

Images du produit:

KSV10-47AL-0-N avec hydraforce cavité VC10-2 double bobine 3 position 4 voies soupape électromagnétique de bobine

Principe de fonctionnement:
Lorsque l'alimentation est coupée, KSV10-47AL-0-N bloque le port d'huile du cylindre et permet au pétrole de couler de 3 à 1.Lorsque la bobine 2 est chargéeDans le circuit d'huile où le débit du port d'huile de travail est déséquilibré en raison du rapport de surface de la bouteille d'huile,l'huile de retour avec un débit plus élevé doit être dirigée vers le port d'huile 2. Bien que le port 1 puisse être entièrement pressurisé, il n'est pas utilisé comme entrée de vanne.appuyez sur la poignée enroulée pour contrôler la fonction de la bobine 2 (S2), ou tirez la poignée enroulée pour contrôler la fonction de la bobine 1 (S1).

Caractéristiques:
Pression nominale: 315 bar, la pression maximale d'un port est de 210 bar,
Débit nominal: 20 L/min
Volume de fuite: maximum 300 ml/min à 210 bar
Plage de température: -40°C à 120°C, joint en caoutchouc nitrile standard
Charge nominale de la bobine: fonctionnement continu dans une plage de tension nominale comprise entre 80% et 120%
Courant initial de la bobine à 20°C: bobine de type E: 1,5 A à 12 VDC; 0,75 A à 24 VDC
Voltage de prise minimum: 70% de la valeur nominale à 315 bar
Moyen: huile minérale à viscosité comprise entre 7,4 et 420 cSt (50 à 2000 ssu) ou huile synthétique à effet lubrifiant
Poids de ferrule: 0,33 kg, poids de bobine unique: 0,43 kg
Le couple d'installation est de 34 Nm maximum.
hexagone d'installation: S27 / trou de soupape: VC10-4;

Données techniques du produit:

Des photos réelles du produit:

Expositions de l'entreprise:

Notre certificat:

Procédures de transformation du produit:

Notre nouvelle usine et atelier:

Notre entrepôt:

La date de livraison:

Différentes séries de produits, pour plus de détails, veuillez nous contacter directement:
