Images du produit:
KSV10-47BL-0-N quatre porte soupape de bobine + deux connecteurs soupape hydraulique standard peut échanger avec Hydraforce
Caractéristiques:
Pression nominale: 315 bar, la pression maximale d'un port est de 210 bar,
Débit nominal: 22,7 L/min
Volume de fuite: maximum 328 ml/min à 210 bar
Plage de température: -40°C à 120°C, joint en caoutchouc nitrile standard
Charge nominale de la bobine: fonctionnement continu dans une plage de tension nominale comprise entre 80% et 120%
Courant initial de la bobine à 20°C: bobine de type E: 1,5 A à 12 VDC; 0,75 A à 24 VDC
Voltage de prise minimum: 70% de la valeur nominale à 315 bar
Moyen: huile minérale à viscosité comprise entre 7,4 et 420 cSt (50 à 2000 ssu) ou huile synthétique à effet lubrifiant
Poids de ferrule: 0,33 kg, poids de bobine unique: 0,43 kg
Le couple d'installation: maximum 34 Nm, hexagone d'installation: S27
Le trou de soupape: VC10-4;
Principe de fonctionnement:
Lorsque l'alimentation est coupée, le port d'huile du cylindre KSV10-47BL-0-N est connecté, et 3 et 1 sont connectés en même temps.Lorsque la bobine 2 est chargée, l'huile peut circuler de 3 à 2 et de 4 à 1. Dans le circuit d'huile où le débit du port d'huile de travail est déséquilibré en raison du rapport de surface de la bouteille d'huile,l'huile de retour avec un débit plus élevé doit être dirigée vers le port d'huile 2Bien que le port 1 puisse être pleinement pressurisé, il n'est pas utilisé comme entrée de soupape.
Comment utiliser l'option de commande manuelle d'urgence: pendant le fonctionnement d'urgence, appuyez sur la poignée enroulée pour contrôler la fonction de la bobine 2 (S2),ou tirer la poignée enroulée pour contrôler la fonction de la bobine 1 (S1).
Données techniques du produit:

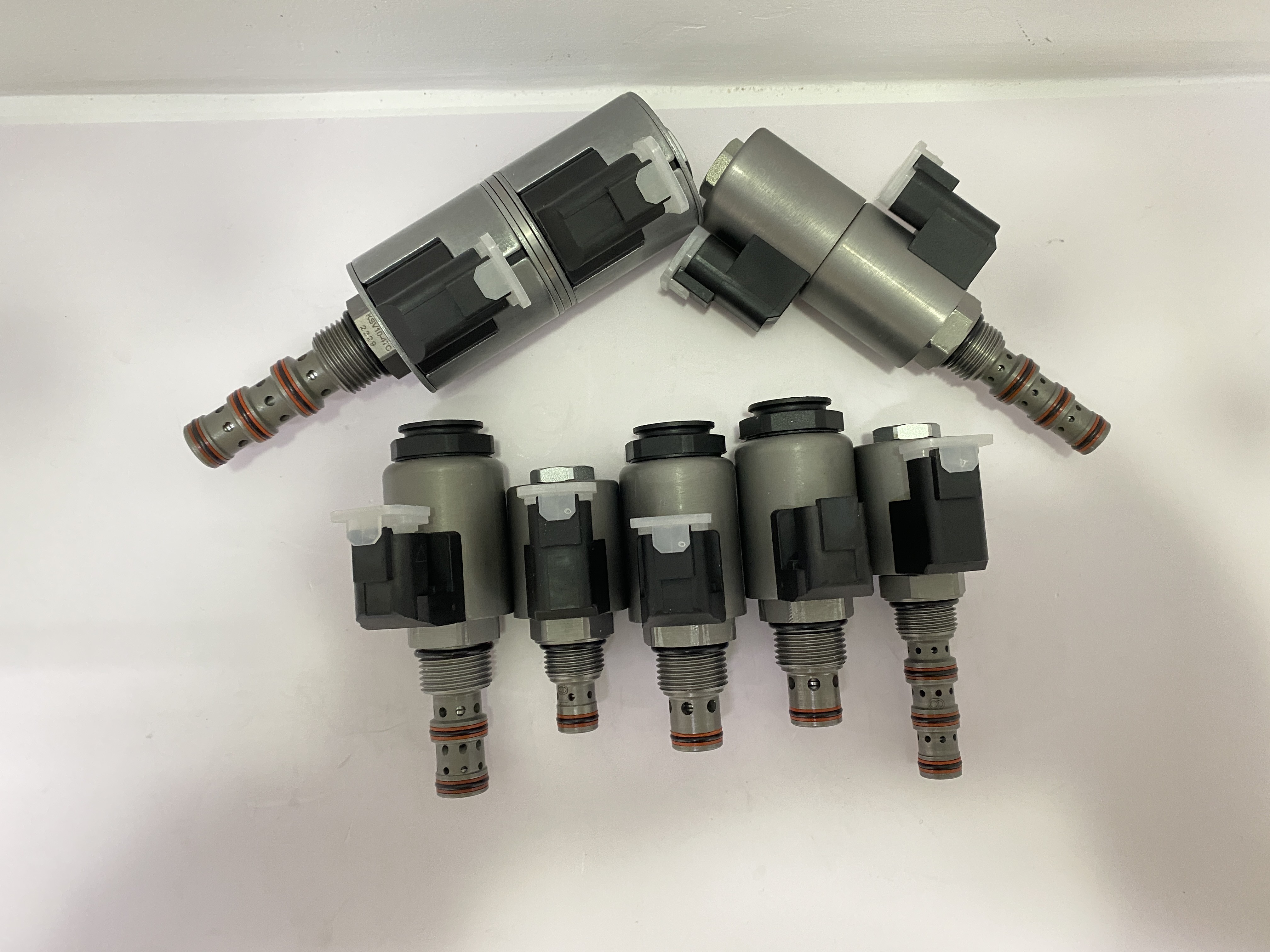

Des photos réelles du produit:
Expositions de l'entreprise:
Notre certificat:
Procédures de transformation du produit:
Notre nouvelle usine et atelier:
Notre entrepôt:
La date de livraison:
Différentes séries de produits, pour plus de détails, veuillez nous contacter directement:
Ventilateurs hydrauliques:
| Type 1 | soupape de solénide |
| Type 2 | soupape de cartouche manuelle |
| Type 3 | Ventilateur électromagnétique à 2 voies 2 positions |
| Type 4 | Valve électromagnétique à 2 voies et 6 positions |
| Le type 5 | Ventilateur électromagnétique à 2 voies 8 positions |
| Le type 6 | Ventilateur de réservoir d'huile pilote |
| Le type 7 | soupape anti-explosion |
| Type 8 | soupape d'équilibre |
| Le type 9 | soupape de contrôle |
| Le type 10 | Fermeture hydraulique |
| Le type 11 | Des collecteurs de soupapes |
| Type 12 | bloc de soupape |
Bienvenue à votre visite et votre enquête!
