Plug In Hydraforce cartouche soupape magnétique 4 voies 3 position VC10 cavité

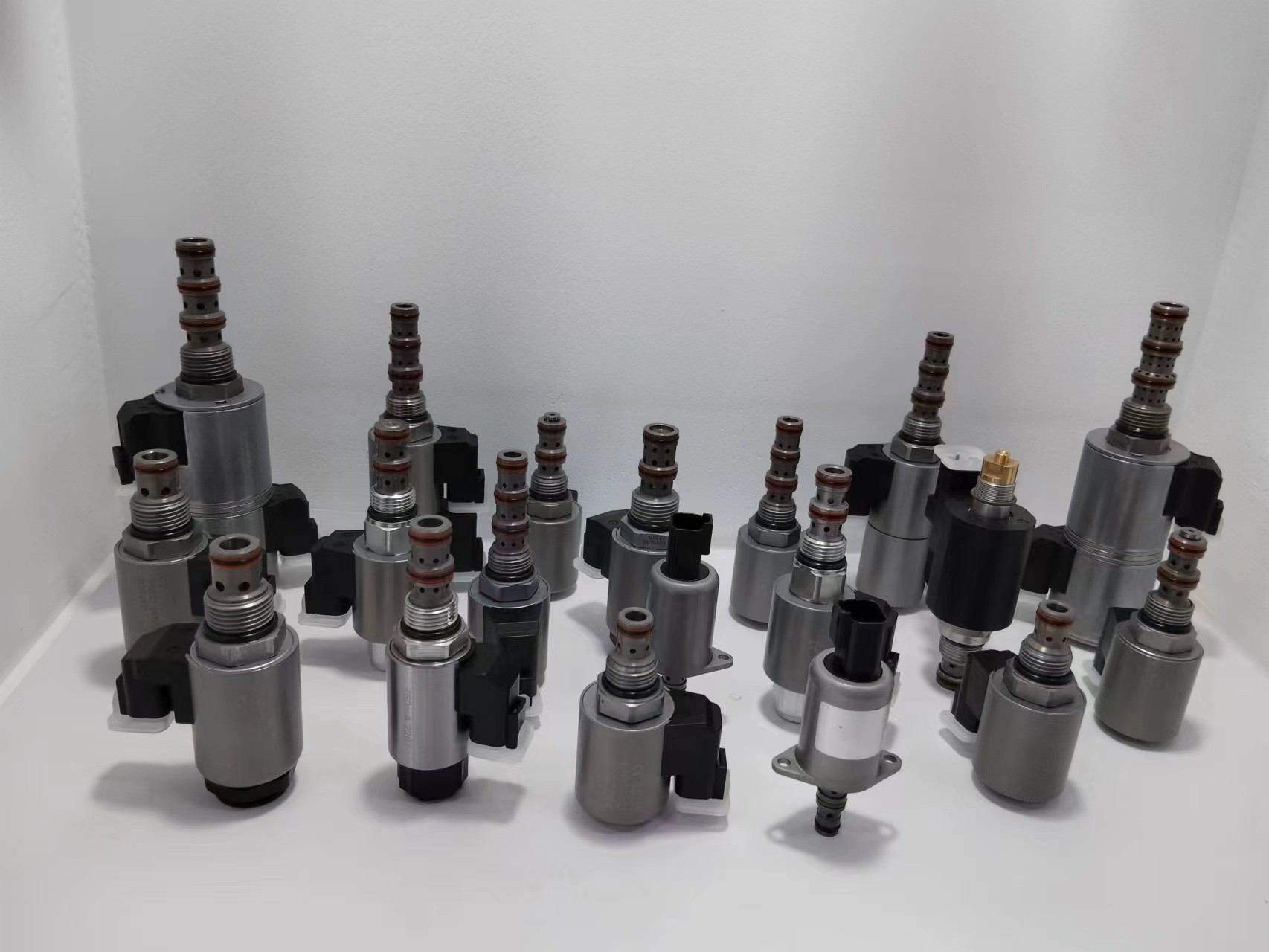

Images du produit:

KSV10-47DL-0-N Plug en 4 façons 3 position hydraulique standard VC10 cavité pourrait au lieu de vanne hydraforce

Principe de fonctionnement:
Lorsqu'il est coupé, le KSV10-47DL-0-N empêche le débit d'huile de passer à 3, mais permet le débit d'huile de 2 à 1, ou de 4 à 1.Lorsque la bobine 2 est chargée, l'huile peut circuler de 3 à 2 et de 4 à 1. Dans le circuit d'huile où le débit du port d'huile de travail est déséquilibré en raison du rapport de surface de la bouteille d'huile,l'huile de retour avec un débit plus élevé doit être dirigée vers le port d'huile 2. Bien que le port 1 puisse être entièrement pressurisé, il n'est pas utilisé comme entrée de vanne.appuyez sur la poignée enroulée pour contrôler la fonction de la bobine 2 (S2), ou tirez la poignée enroulée pour contrôler la fonction de la bobine 1 (S1).

Caractéristiques:
● Travailler en continu avec de l'énergie à une température ambiante de +90°C.
● Aucune stagnation à basse température -40°C.
●Voltée large: ± 20% de la tension nominale.
● La surface exposée est recouverte d'un nouvel alliage de nickel.
● Tous les ports peuvent être entièrement pressurisés.
● Les prises électriques sont interchangeables.
● Option de commande manuelle d'urgence.
● L'intérieur de la bobine est imperméable IP67K et peut être rincé à l'eau.
● Une bobine moulée intégrale.
● Trou de soupape universelle industrielle.

Caractéristiques:
Pression nominale: 315 bar, la pression maximale d'un port est de 210 bar,
Débit nominal: 22,7 L/min
Volume de fuite: 164 ml/min maximum à 210 bar
Plage de température: -40°C à 120°C, joint en caoutchouc nitrile standard
Charge nominale de la bobine: fonctionnement continu dans une plage de tension nominale comprise entre 80% et 120%
Courant initial de la bobine à 20°C: bobine de type E: 1,5 A à 12 VDC; 0,75 A à 24 VDC
Voltage de prise minimum: 70% de la valeur nominale à 315 bar
Moyen: huile minérale à viscosité comprise entre 7,4 et 420 cSt (50 à 2000 ssu) ou huile synthétique à effet lubrifiant
Poids de ferrule: 0,33 kg, poids de bobine unique: 0,43 kg
Le couple d'installation: maximum 34 Nm, hexagone d'installation: S27
Le trou de soupape: VC10-4;

Données techniques du produit:
