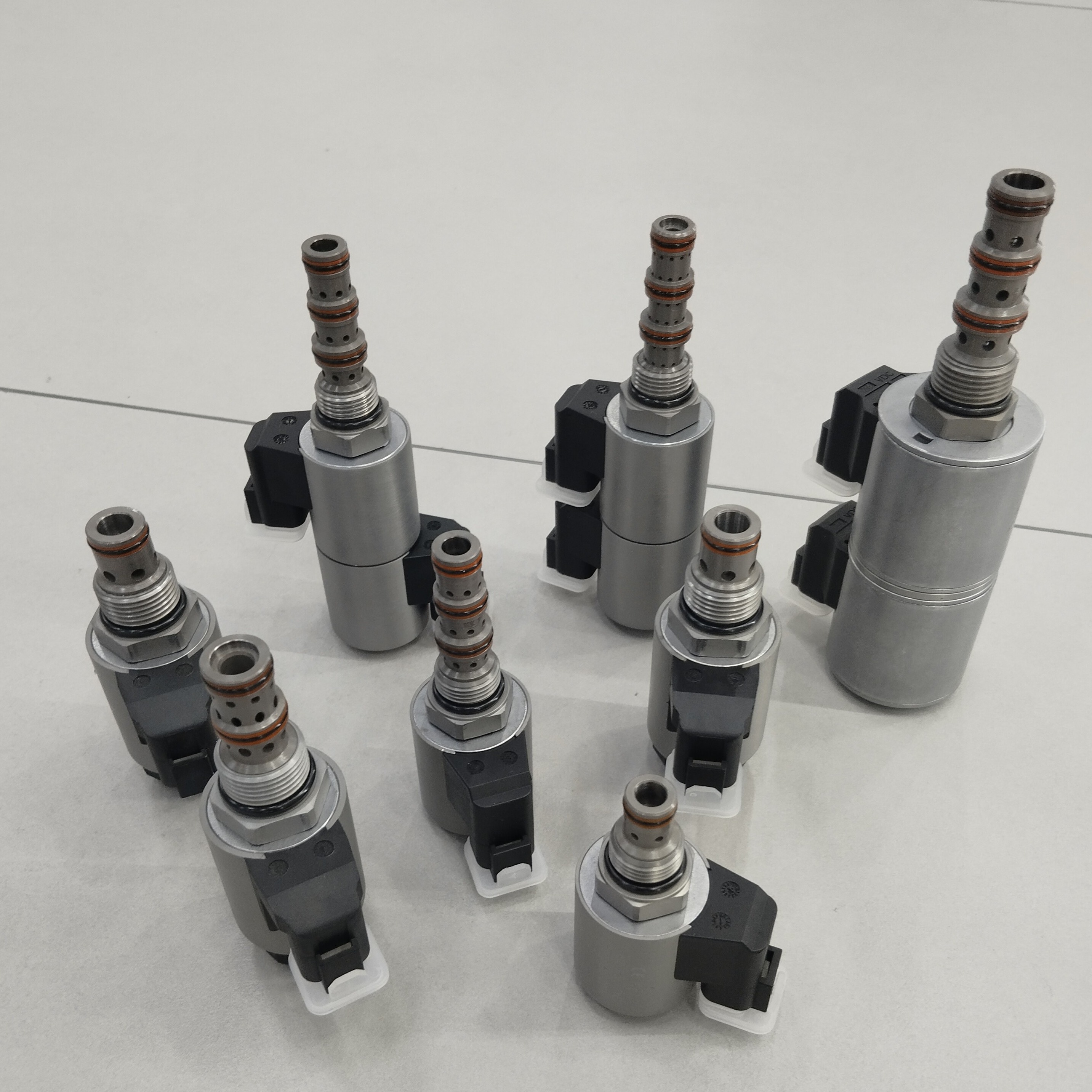

Images du produit:
KSV10-47B-0-N Support OEM ODM conception de système hydraulique fabricant chinois pour une soupape magnéto-hydraulique
Principe de fonctionnement:
Lorsque l'alimentation est coupée, le port d'huile du cylindre KSV10-47B-0-N est connecté, et 3 et 1 sont connectés en même temps.Lorsque la bobine 2 est chargée, l'huile peut circuler de 3 à 2 et de 4 à 1. Dans le circuit d'huile où le débit du port d'huile de travail est déséquilibré en raison du rapport de surface de la bouteille d'huile,l'huile de retour avec un débit plus élevé doit être dirigée vers le port d'huile 2. Bien que le port 1 puisse être entièrement pressurisé, il n'est pas utilisé comme entrée de vanne.appuyez sur la poignée enroulée pour contrôler la fonction de la bobine 2 (S2), ou tirez la poignée enroulée pour contrôler la fonction de la bobine 1 (S1).
Caractéristiques:
Pression de travail: 240 bar (3000 psi)
Résistance à la pression: 350 bar (5075 psi)
Débit: 22,7 lpm (6 gpm) maximum à 207 bar (3000 psi), 328 ml/min maximum
Plage de température: -40°C à 120°C, joint en caoutchouc nitrile standard
Charge nominale de la bobine: fonctionnement continu à 85% à 115% de la tension nominale
Courant initial de la bobine à 20°C: bobine standard: 1,67 A à 12 VDC, 115 VAC (réguli à pleine onde)
0.18 A à la fois. Bobine électrique: 1,7 A à 12 VDC; 0,85 A à 24 VDC
Tension minimale de prise: 85% de la tension nominale à 207 bar (3000 psi)
Moyen: huile minérale à viscosité comprise entre 7,4 et 420 cSt (50 à 2000 ssu) ou huile synthétique à effet lubrifiant
Le trou de soupape: VC10-4;
Données techniques du produit:
Des photos réelles du produit:
Expositions de l'entreprise:
Notre certificat:
Procédures de transformation du produit:
Notre nouvelle usine et atelier:
Notre entrepôt:
La date de livraison:
Différentes séries de produits, pour plus de détails, veuillez nous contacter directement:
Ventilateurs hydrauliques:
| Type 1 | soupape de solénide |
| Type 2 | soupape de cartouche manuelle |
| Type 3 | Ventilateur électromagnétique à 2 voies 2 positions |
| Type 4 | Valve électromagnétique à 2 voies et 6 positions |
| Le type 5 | Ventilateur électromagnétique à 2 voies 8 positions |
| Le type 6 | Ventilateur de réservoir d'huile pilote |
| Le type 7 | soupape anti-explosion |
| Type 8 | soupape d'équilibre |
| Le type 9 | soupape de contrôle |
| Le type 10 | Fermeture hydraulique |
| Le type 11 | Des collecteurs de soupapes |
| Type 12 | bloc de soupape |
