Ventilateur solénoïde à cartouche grande 24V 3 Position sur la vanne de commande éteinte

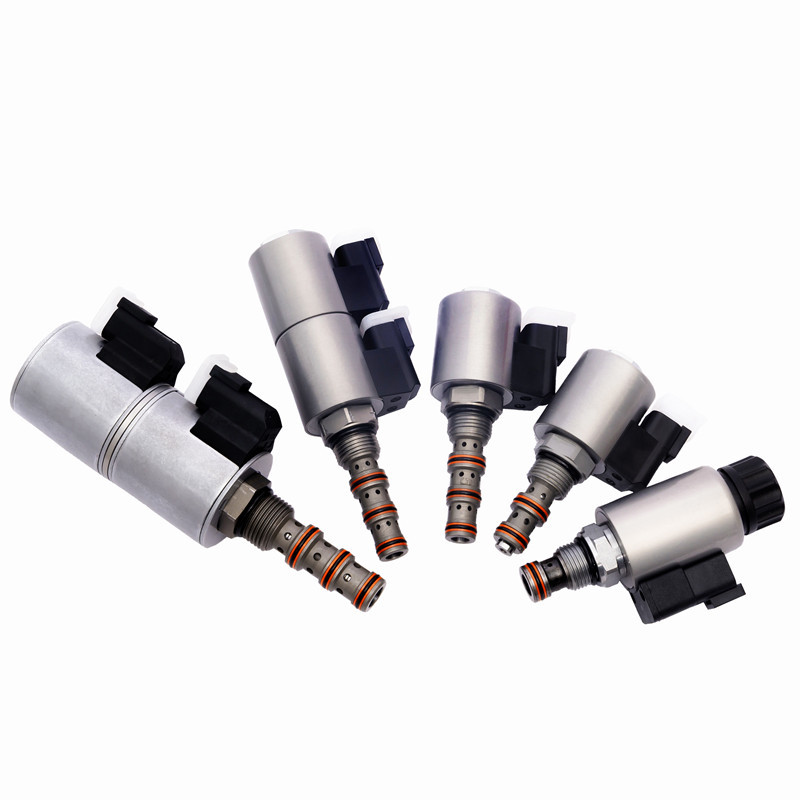

Images du produit:

KSV08-58C-0-N soupape électromagnétique à cartouche de grande taille avec prise de bobine à 5 portes en 3 positions

Une soupape solénoïde à 3 positions est un type de soupape qui a cinq ports et trois positions distinctes.La soupape a trois positions possiblesNeutre, étendre et retirer.

Principe de fonctionnement:
Lorsque l'alimentation est coupée, KSV08-58C-0-N arrête le flux d'huile vers n'importe quel port d'huile.l'huile peut couler de 5 à 4 et de 2 à 3Après le déplacement du noyau de la vanne, la détection de charge est connectée au port 5.

Caractéristiques:
Pression de travail: 247 bar (3625 psi)
Résistance à la pression: 350 bar (5075 psi)
Taux de débit: à un maximum de 8 L/min et 207 bar (3000 psi), le débit de fuite maximal est de 164 ml/min.
Plage de température: -40 °C à 120 °C, joint en caoutchouc nitrile standard
Charge nominale de la bobine: capable d'un fonctionnement continu dans la plage de 85% à 115% de la tension nominale
Courant initial de la bobine à 20 °C: bobine standard: 1,2 A à 12 VDC, 115 VAC (réctification à ondes complètes)
À 0,13 ampère. Bobine électrique: 1,4A à 12 VDC; 0,7 ampère à 24 VDC
Voltage de traction minimum: 85% de la valeur nominale à 207 bar (3000 psi)
Moyen: huile minérale d'une viscosité comprise entre 7,4 et 420 cSt (50 et 2000 ssu) ou huile synthétique aux propriétés lubrifiantes
Pour les véhicules à moteur à commande autonome:

Voici une description des ports et de leurs fonctions dans une soupape électromagnétique à trois positions typique:

1. Port d'alimentation (P): Ce port est relié à l'alimentation en liquide ou en air sous pression.

2. Port d'échappement (E): ce port est utilisé pour libérer du liquide ou de l'air de la vanne lorsqu'elle doit être dépressurisée ou évacuée.

3.

4. Ports de cylindre (A et B): Ces ports sont connectés à l'actionneur, généralement un cylindre à double action.tandis que le port B est le port de rétractation, qui fournit une pression pour retirer le cylindre.

5.

6. Position centrale (C): cette position est la position neutre ou éteinte de la vanne. Dans cette position, les ports A et B sont bloqués, empêchant tout flux de fluide ou d'air vers l'actionneur.Les deux ports A et B sont reliés au port d'échappement, permettant de libérer le liquide ou l'air piégé dans la bouteille.

7.

8. Position d'extension (E): dans cette position, la vanne relie le port P au port A, permettant au fluide ou à l'air sous pression de circuler du port d'alimentation au port d'extension de l'actionneur.Le port B est relié au port d'échappement, permettant la libération du fluide ou de l'air dans le port de rétraction de l'actionneur.

9.

10. Position de retrait (R): dans cette position, la vanne relie le port P au port B, permettant au fluide ou à l'air sous pression de circuler du port d'alimentation au port de retrait de l'actionneur.Le port A est relié au port d'échappement, permettant la libération du fluide ou de l'air dans le port d'extension de l'actionneur.

Données techniques du produit:
